PluginUI — interface Win32 + Direct2D pour plugins audio en C#

English version: README.md

PluginUI est une boîte à outils d'interface utilisateur pour les éditeurs de plugins VST3 écrits en C# / .NET 10. Elle dessine tout en Direct2D / DirectWrite dans une seule fenêtre Win32 enfant de celle du DAW, n'a aucune dépendance à WinForms, WPF ou un runtime d'interface, et reste compatible NativeAOT (le plugin compilé est une DLL native sans .NET installé).

Elle réunit le catalogue d'éléments de VSTGUI et d'iPlug2, complété d'éléments pour instruments et pour l'analyse (égaliseur, affichage de réponse en fréquence, sonie EBU R128, spectrogramme, forme d'onde, MSEG, séquenceur, modulation par glisser-déposer, apprentissage MIDI, A/B) : environ quatre-vingts éléments, chacun disponible en dessin vectoriel stylable, en bitmap / film-strip et en SVG. Elle offre aussi les points d'extension pour en créer d'autres.

Galerie — rotatifs et linéaires
Boutons et menus Mesures et MIDI
Conteneurs et listes Habillages et styles
Thème clair Mode d'édition en direct
Instrument Mixage et analyse

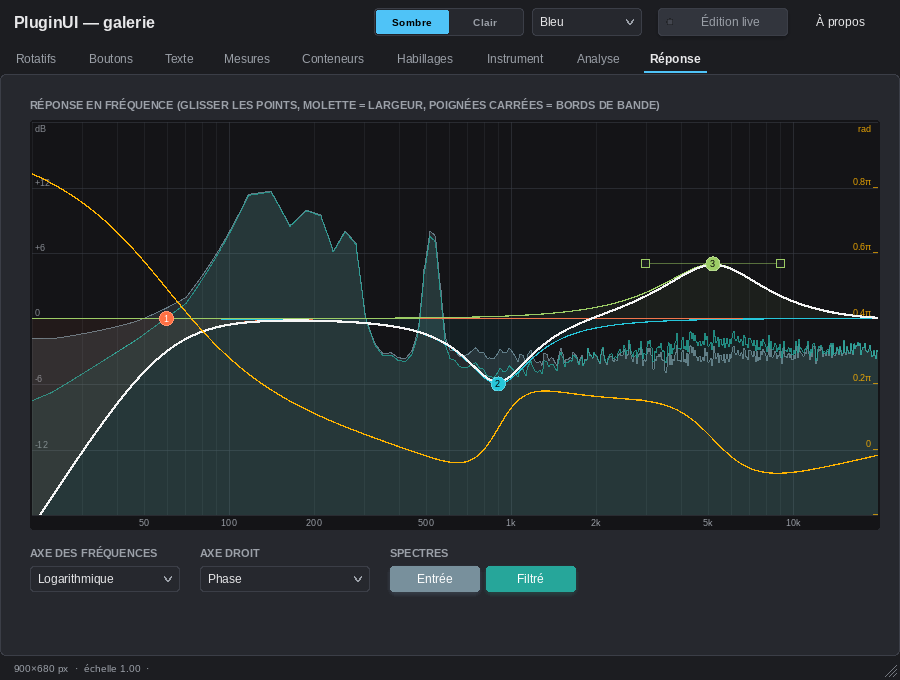

Réponse en fréquence

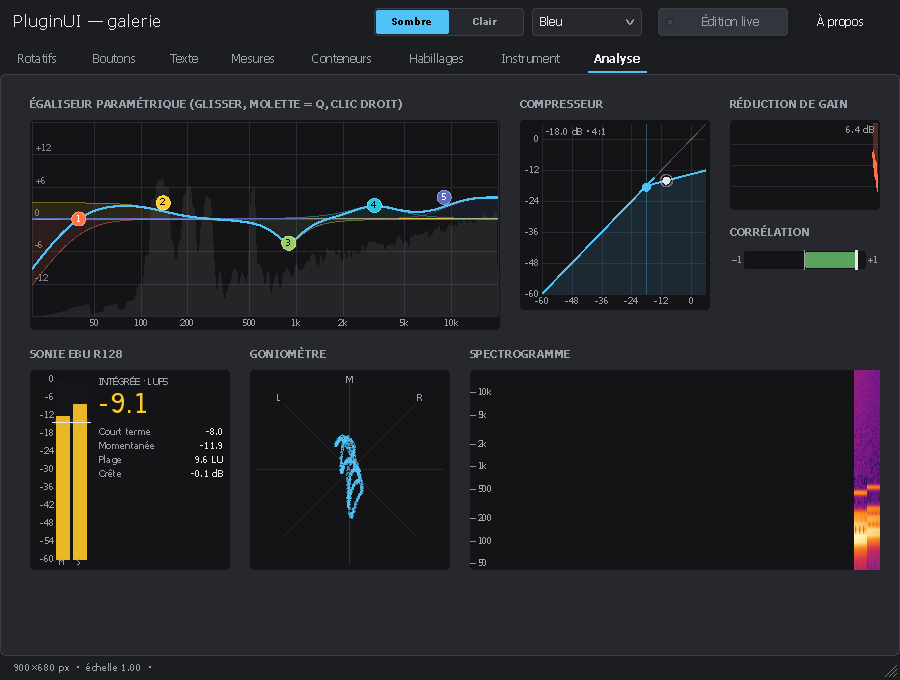

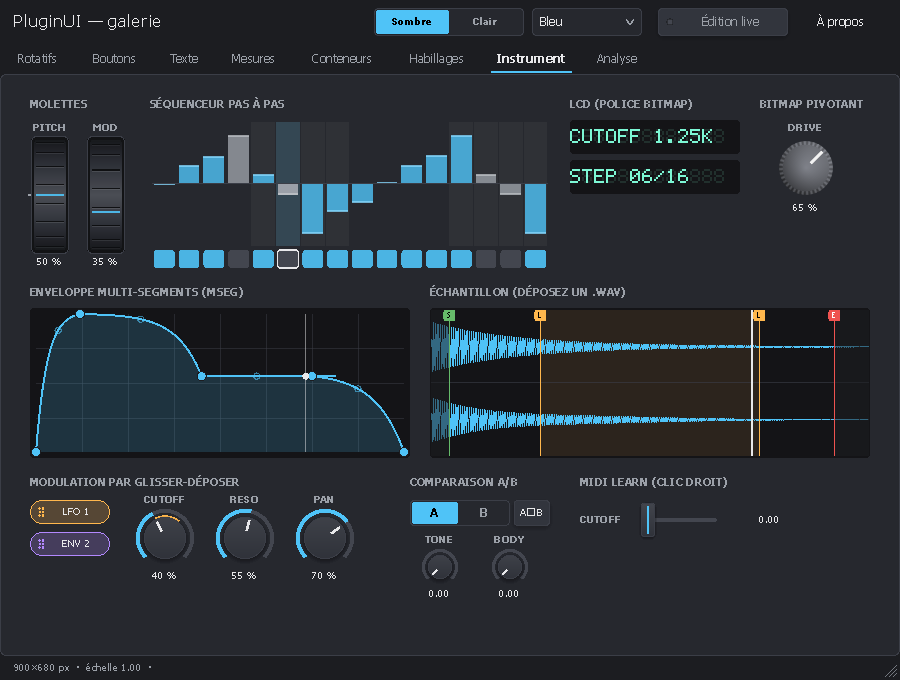

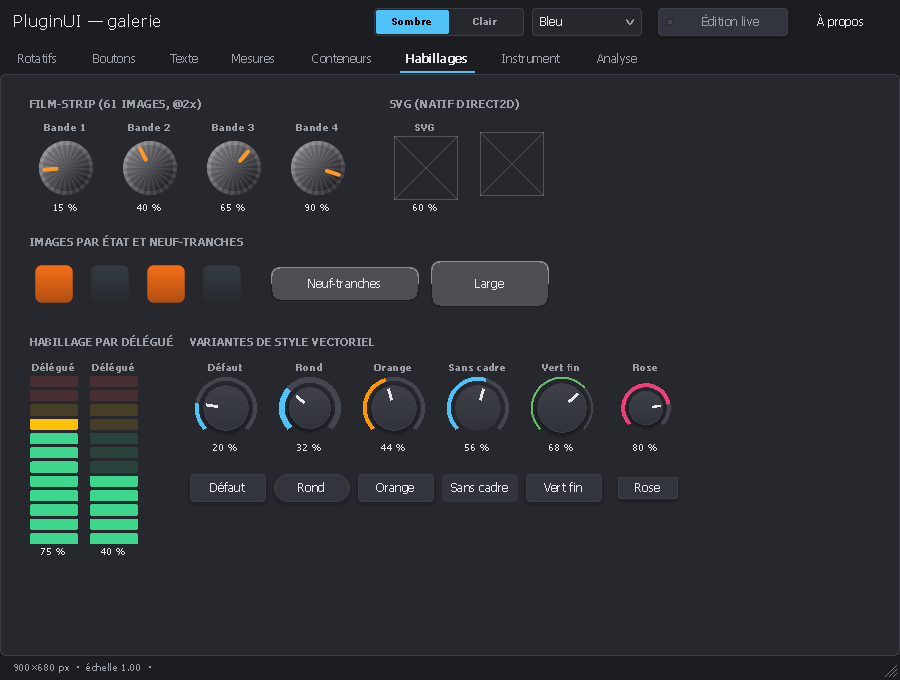

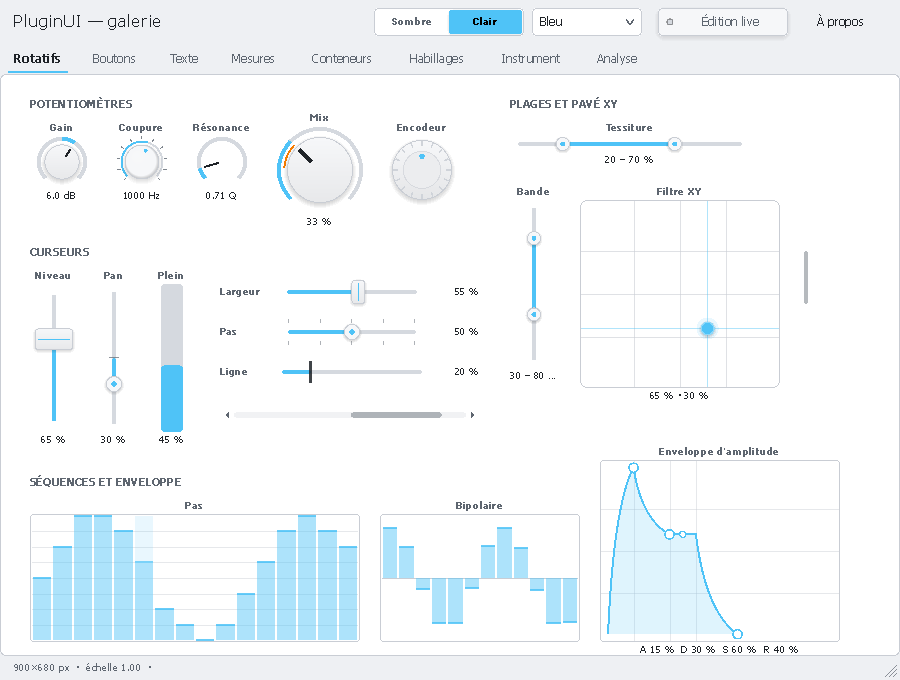

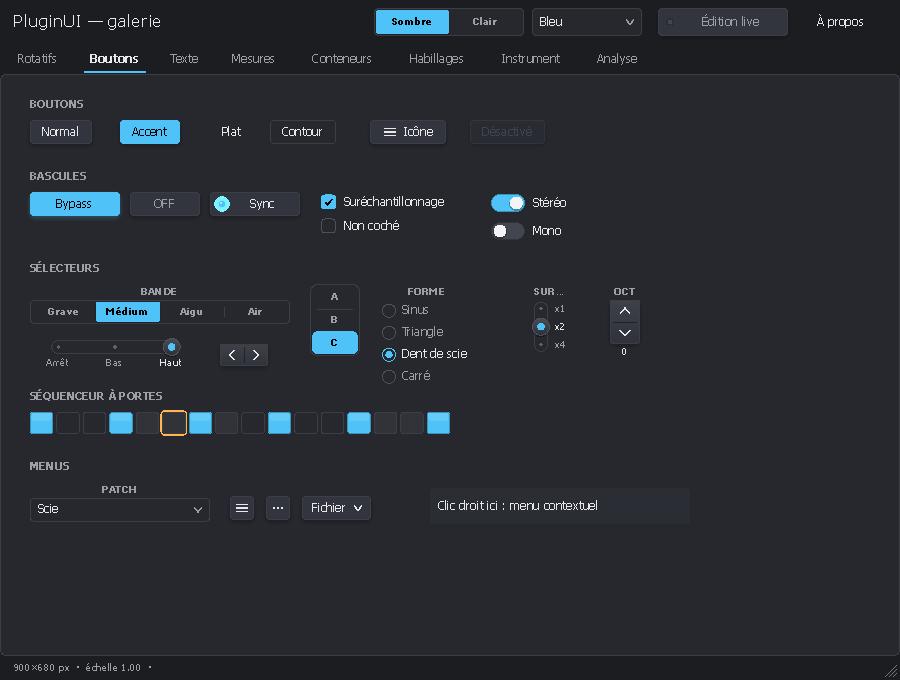

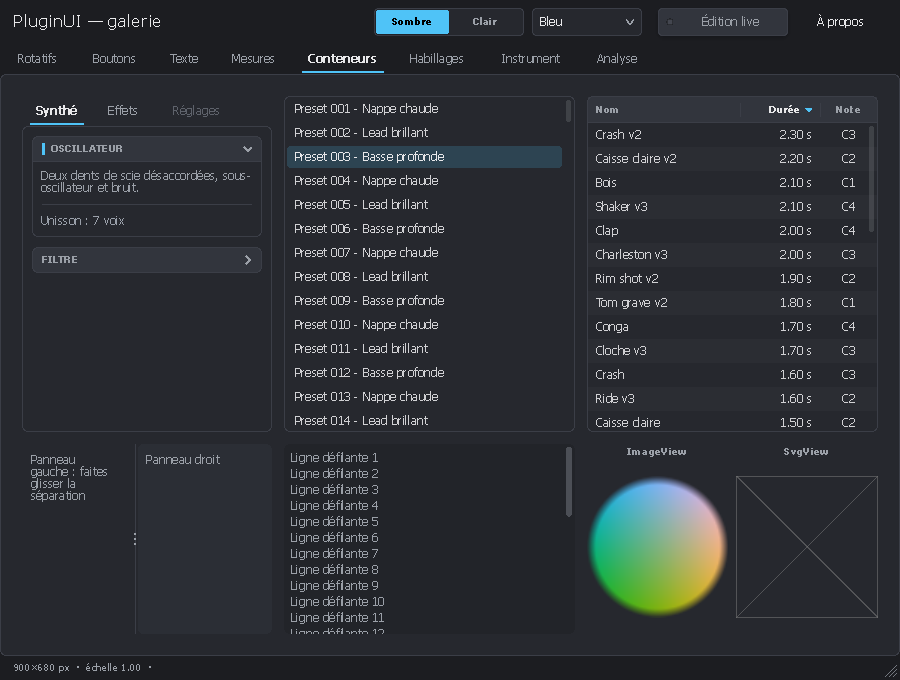

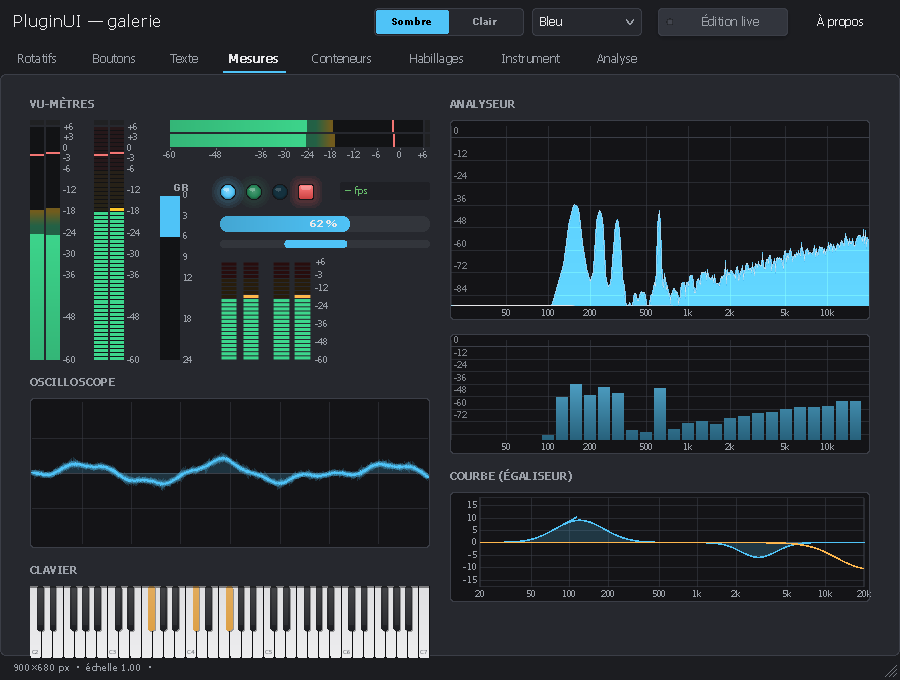

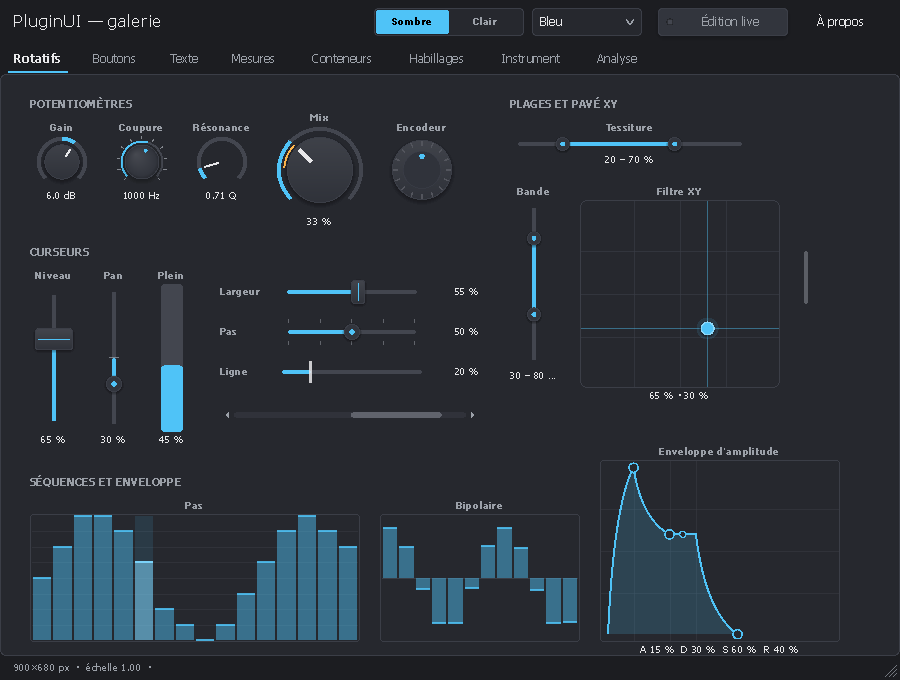

Captures produites par PluginUI.Gallery --snapshot (rendu hors écran). Les cadres barrés des pages « Habillages » et « Conteneurs » sont les SVG, que le moteur de capture (Wine) ne sait pas dessiner ; Windows les affiche nativement.

Contenu

PluginUI/
├── PluginUI.slnx
├── Directory.Build.props/.targets  Réglages communs : emplacement de NPlug, métadonnées des paquets, jeu d'instructions AVX2 pour NativeAOT x64
├── CodeAnalysis.globalconfig       Règles d'analyse imposées (CA1304 / CA1305 : aucune dépendance aux paramètres régionaux)
├── README.md, README_FR.md         Ce fichier (anglais, français)
├── LICENSE                         Licence MIT
├── CHANGELOG.md                    Historique des versions
├── CONTRIBUTING.md, CONTRIBUTING_FR.md   Comment contribuer (anglais, français)
├── build/                          Script de publication, chargeur VST3 (vst3shim) et outil de validation
├── .github/workflows/              Intégration continue (Linux + Windows), site de documentation, versions
├── docs/                           Chaque guide en anglais (X.md) et en français (X_FR.md)
│   ├── CONTROLS.md                 Catalogue des éléments (avec équivalents VSTGUI / iPlug2)
│   ├── EXTENDING.md                Étendre la bibliothèque : thèmes, habillages, contrôles, conteneurs, popups
│   ├── EDITOR.md                   Guide du concepteur visuel PluginUIEditor et du format .pluginui
│   └── images/                     Captures (anglais ; françaises dans images/fr/)
├── docfx/                          Site de documentation (DocFX) : articles + référence de l'API
├── src/
│   ├── PluginUI/                   La bibliothèque (indépendante de tout format de plugin)
│   │   ├── Primitives/             Point, Size, Rect, Thickness, Color (HSV, hexadécimal), InvariantNumber
│   │   ├── Rendering/              Renderer Direct2D, DrawingContext, Paint (dégradés), PathGeometry,
│   │   │                           TextStyle, ImageSource / FilmStrip / NineSlice (WIC), SvgImage
│   │   ├── Core/                   UIElement (mise en page, rendu, entrées), Panel, Control, ValueControl
│   │   ├── Layout/                 Canvas, StackPanel, Grid, WrapPanel, DockPanel, UniformGrid, Border
│   │   ├── Hosting/                UIHost (fenêtre, entrées, DPI, popups, minuteurs), Popup, MenuPopup,
│   │   │                           LiveEditor, StandaloneWindow
│   │   ├── Parameters/             IParameter, LocalParameter (lin., log., puissance, listes)
│   │   ├── Localization/           UIStrings (textes de l'interface en anglais / français), UILanguages
│   │   ├── Theming/                Theme, Palette, Typography, Metrics, VectorStyle
│   │   ├── Skins/                  Film-strip, images par état, SVG, neuf-tranches, délégué
│   │   ├── Animation/              Animator, Easing, ITickable
│   │   ├── Dsp/                    Fft, AudioRingBuffer, PeakValue, LevelBallistics, LoudnessAnalyzer (EBU R128),
│   │   │                           BiquadDesign, StereoAnalysis, CompressorMath, WavReader, WaveformPeaks, VectorOps (SIMD)
│   │   ├── Services/               Presse-papiers, menus natifs, dialogues de fichiers, shell, apprentissage MIDI
│   │   └── Controls/               Rotary, Linear, Buttons, Menus, Text, Meters, Midi, Lists, Pickers, Misc
│   │                               (dont égaliseur, compresseur, sonie, goniomètre, spectrogramme, forme d'onde,
│   │                               MSEG, séquenceur, molettes, A/B, police bitmap, calques)
│   ├── PluginUI.NPlug/             Adaptateur NPlug (VST3) : PluginEditorView, NPlugParameter, PluginUIController,
│   │                               PluginUIProcessor (notes de l'éditeur, état partagé), NPlugMidiLearn
│   └── PluginUI.Design/            Designs .pluginui : document, JSON, registre de types compatible AOT, chargeur,
│                                   capture, génération de code C#, thèmes, lien de design en direct, création de projets
├── tools/PluginUIEditor/           Concepteur visuel WinForms (boîte à outils, propriétés, aperçu, code, nouveaux projets)
├── samples/PluginUI.Gallery/       Application de démonstration (fenêtre autonome + mode capture PNG)
├── samples/PluginUI.DemoSynth/     Instrument VST3 d'exemple : synthé polyphonique avec entrée sidechain
├── samples/Designs/                Designs d'exemple (.pluginui), dont la disposition de DemoSynth
├── tests/PluginUI.Tests/           132 tests NUnit (mise en page, entrées, gestes, popups, contrôles, DSP et SIMD, cultures et langues, conventions de conception)
├── tests/PluginUI.NPlug.Tests/     22 tests NUnit (pont éditeur ↔ processeur, touches de l'hôte, MIDI learn, DSP du synthé, validateur Steinberg)
└── tests/PluginUI.Design.Tests/    25 tests NUnit (format .pluginui, chargeur, code généré compilé par Roslyn, lien en direct, projets, commandes de l'éditeur, extensions)

Environ 34 000 lignes de C# pour les bibliothèques. Tous les membres publics ont leur documentation XML.

Prérequis

  • Windows 10 1809 (build 17763) ou ultérieur, x64 ou ARM64. SVG natif à partir de 1703.
  • Publication NativeAOT par défaut : processeur avec AVX2 et FMA (voir « Performances et SIMD »).
  • Visual Studio 2026, SDK .NET 10.
  • TerraFX.Interop.Windows 10.0.26100.6 (NuGet), pour des liaisons Win32 / Direct2D / DirectWrite / WIC sans marshalling, compatibles NativeAOT.
  • PluginUI.NPlug uniquement : NPlug 0.6.1 ou ultérieur (paquet NuGet NPlug, apporté par PluginUI.NPlug).
  • Paquets NuGet : PluginUI, PluginUI.Design et PluginUI.NPlug.

Téléchargements

Chaque version fournit :

Fichier Contenu
PluginUI.DemoSynth-<version>-vst3-universal.zip L'instrument de démonstration en un seul bundle VST3 pour x64 et ARM64. Sur x64, un petit chargeur choisit la version x86-64-v3 (AVX2, FMA : Intel Haswell et ultérieurs, AMD Zen et ultérieurs) ou la version x86-64-v2 (SSE4.2 et POPCNT : Intel Nehalem et ultérieurs, AMD Bulldozer et ultérieurs) ; sur un processeur plus ancien, le plugin refuse de se charger au lieu d'arrêter l'hôte
…-vst3-x64-v3.zip, …-vst3-x64-v2.zip, …-vst3-arm64.zip Une seule version par bundle, sans chargeur
PluginUIEditor-<version>-win-x64.zip, …-win-arm64.zip Le concepteur visuel (nécessite le .NET 10 Desktop Runtime)
PluginUI.Gallery-<version>-win-x64.zip, …-win-arm64.zip La galerie, compilée en NativeAOT (aucun runtime nécessaire)
*.nupkg, SHA256SUMS.txt Paquets NuGet (aussi poussés sur nuget.org une fois la publication activée) et sommes de contrôle

build/Build-Release.ps1 produit les mêmes fichiers en local ; voir CONTRIBUTING_FR.md.

Démarrage rapide

Dans un plugin NPlug (VST3)

Un plugin est une bibliothèque de classes avec un identifiant d'exécution Windows ; le paquet PluginUI.NPlug apporte PluginUI et NPlug (avec les fichiers de compilation de NPlug : proxy de débogage, export de la fabrique, .vst3 NativeAOT) :

<PropertyGroup>
  <TargetFramework>net10.0</TargetFramework>
  <OutputType>Library</OutputType>
  <RuntimeIdentifier>win-x64</RuntimeIdentifier> <!-- ou win-arm64 -->
  <CopyLocalLockFileAssemblies>true</CopyLocalLockFileAssemblies> <!-- versions Debug chargées par le proxy NPlug -->
</PropertyGroup>
<ItemGroup>
  <PackageReference Include="PluginUI.NPlug" Version="0.1.0-beta.3" />
</ItemGroup>

// Contrôleur : le pont beginEdit/performEdit/endEdit est fourni.
public sealed class MyController : PluginUIController<MyModel>
{
    [SupportedOSPlatform("windows10.0.17763")]
    protected override PluginEditorView CreateEditor() => new MyEditor(this);
}

// Éditeur : uniquement la mise en page.
[SupportedOSPlatform("windows10.0.17763")]
public sealed class MyEditor(MyController c) : PluginEditorView(c, new Size(480, 300), SizingMode.ScaleToFit)
{
    protected override UIElement Build()
    {
        var model = ((MyController)Sink).Model;
        var root = new Canvas();
        var gain = new Knob(Parameters[model.Gain]) { Label = "GAIN", ShowValueBubble = true };
        gain.SetBounds(20, 20, 72, 96);
        var meter = new LevelMeter { ChannelCount = 2 };
        meter.SetBounds(400, 20, 50, 200);
        root.Add(gain, meter, new CornerResizer { Left = 460, Top = 280, Width = 18, Height = 18 });
        return root;
    }
}

PluginEditorView gère tout le protocole de la vue VST3 :

  • cycle de vie attached / removed et fenêtre enfant ;
  • setContentScaleFactor ou détection du DPI ;
  • négociation de taille : canResize, checkSizeConstraint, resizeView puis onSize ;
  • molette et touches transmises par l'hôte ;
  • findParameter ;
  • menu contextuel du DAW au clic droit sur un contrôle lié.

Les touches que l'hôte transmet vont aux champs de texte et aux menus ouverts ; les autres restent au DAW (voir ForwardHostKeysToControls).

Instruments, notes, état partagé et MIDI learn

PluginUI.NPlug fournit aussi ce qu'il faut pour un instrument (VSTi) :

  • Clavier → processeur : ConnectKeyboard(keyboard) dans l'éditeur envoie les notes jouées au processeur par un message VST3. Un processeur dérivé de PluginUIProcessor<TModel> les lit sans allocation dans ProcessMain avec TryDequeueUINote.
  • État partagé : le processeur renvoie un objet dans CreateSharedState (crêtes PeakValue, notes NoteActivity, tampons) ; le contrôleur le reçoit dans SharedState, et l'éditeur y branche ses vumètres et son clavier (PianoKeyboard.ActivitySource).
  • MIDI learn : avec IsMidiLearnEnabled = true, le menu contextuel de chaque contrôle lié propose « Apprentissage MIDI » et « Oublier l'affectation MIDI », y compris dans le menu du DAW. Les affectations passent par IMidiMapping et sont enregistrées avec l'état du contrôleur. L'apprentissage demande un hôte qui implémente IMidiLearn (Cubase, Nuendo…).
  • Comparaison A/B : ABCompareBar.Parameters = Parameters.GetSnapshotParameters().
  • Entrées audio d'un instrument : rien n'empêche un instrument d'avoir des entrées audio, par exemple un bus auxiliaire de sidechain.

Le projet samples/PluginUI.DemoSynth met tout cela en œuvre (voir son README).

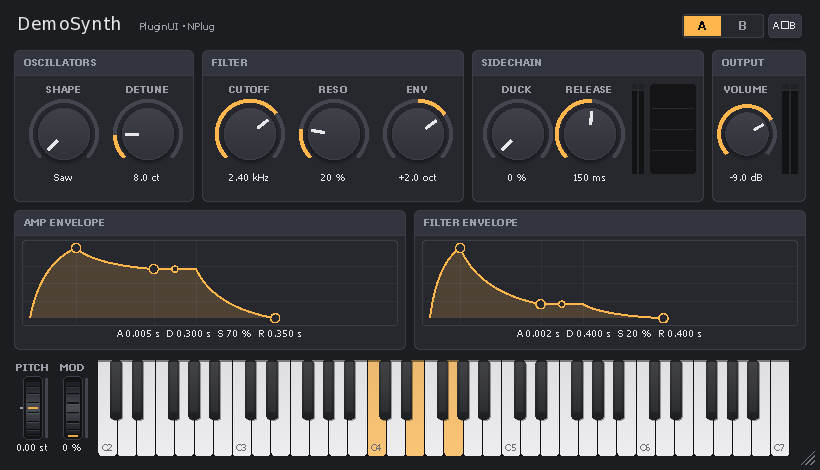

DemoSynth

Application autonome

StandaloneWindow.EnablePerMonitorDpiAwareness();
var host = new UIHost(root, new Size(640, 400), SizingMode.ScaleToFit);
return new StandaloneWindow(host, "Mon application").Run();

Concepts

  • UIHost possède la fenêtre enfant, le moteur de rendu, la mise en page, le routage des entrées (capture implicite, survol, focus, Tab, menus contextuels, glisser-déposer, dépôt de fichiers), les popups, les infobulles, la bulle de valeur, le minuteur d'animation et Post (exécuter sur le thread d'interface depuis un autre thread). Il ne lance jamais de boucle de messages : dans un plugin, c'est celle du DAW.
  • Coordonnées : tout est en DIP (1/96 pouce). Bounds est absolu dans l'hôte : pas de transformations à cumuler.
  • Mise en page en deux passes, comme WPF : Measure puis Arrange, avec Width/Height, minimum et maximum, Margin et alignements.
  • Modes de taille :
    • Fixed : taille de conception × DPI × Zoom ;
    • ScaleToFit : zoom proportionnel du dessin, redimensionnable ;
    • Relayout : la mise en page s'adapte à la taille.
  • Paramètres : les contrôles se lient à un IParameter (valeurs normalisées 0–1, geste begin / perform / end). Plusieurs gestes peuvent être ouverts en même temps, par exemple un pavé XY avec deux paramètres, ou la molette sur un contrôle pendant qu'on en glisse un autre.
  • Saisie et nombres : sur Knob et Slider, un double-clic sur le texte de la valeur ouvre une zone de saisie ; ailleurs, il remet la valeur par défaut. TextEntryTriggers choisit les déclencheurs. Tout nombre affiché ou saisi utilise le point décimal, quels que soient la langue et les paramètres régionaux (InvariantNumber) ; une virgule est refusée.
  • Langue : les textes propres à PluginUI (dialogues, menu des presets, infobulles) suivent UIHost.Language : Auto (langue de Windows), anglais, français, ou toute langue ajoutée par UIStrings.Register.
  • Rendu : les ressources Direct2D sont recréées après une perte de périphérique (D2DERR_RECREATE_TARGET), et les bitmaps et SVG sont mis en cache par hôte (UIHost.EvictImage). L'opacité est appliquée comme un alpha global, à la manière de VSTGUI (PushOpacityLayer pour une vraie composition par calque). Les arcs sont des courbes de Bézier.
  • Robustesse : aucune exception ne traverse la frontière native, ni dans la procédure de fenêtre, ni dans les minuteurs, ni dans les actions postées (UIHost.UnhandledException). La classe de fenêtre a un nom unique par chargement du module et un compteur de références. Les gestes ouverts sont fermés si la capture est perdue, si le contrôle quitte l'arbre ou si l'éditeur se ferme.

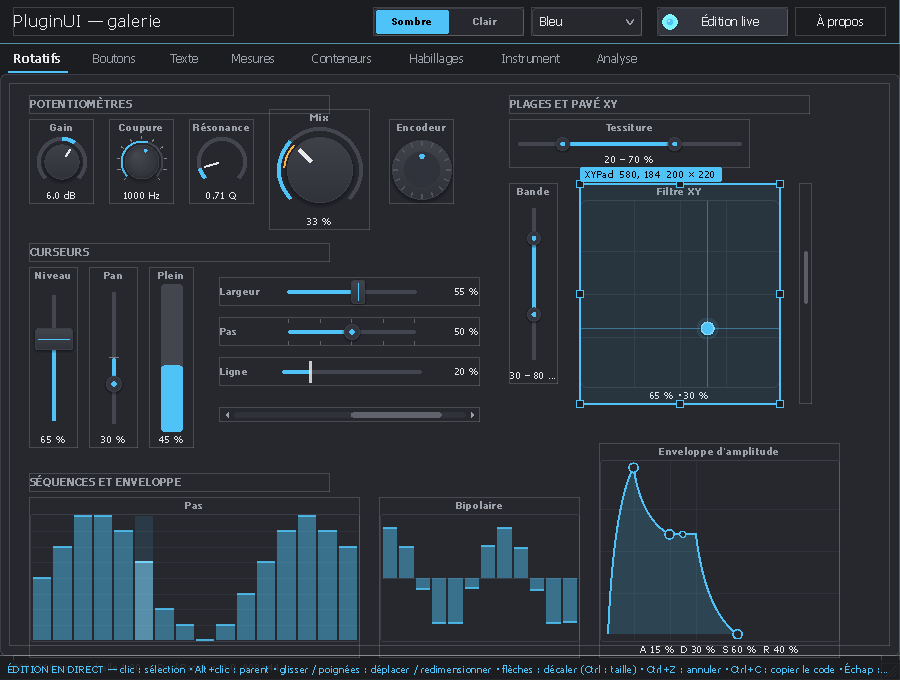

Mode d'édition en direct

Ctrl+Maj+E dans l'éditeur ouvert dans le DAW :

  • sélection, déplacement et redimensionnement des éléments à la souris ou au clavier ;
  • Ctrl+Z annule ;
  • Ctrl+C copie le code C# correspondant (SetBounds(...) ou Margin), à recoller dans Build().

Désactivez le raccourci en production avec host.LiveEditShortcutEnabled = false (fait dans les versions Release des projets créés par PluginUIEditor).

Avec un LiveDesignBridge (versions Debug des projets créés par PluginUIEditor), Ctrl+S réécrit la disposition dans le fichier .pluginui, et l'enregistrement du design dans PluginUIEditor reconstruit l'éditeur dans le DAW sans recharger le plugin.

Concepteur visuel : PluginUIEditor

tools/PluginUIEditor est une application WinForms pour composer les éditeurs à la souris : boîte à outils de tous les éléments, surface de conception rendue par PluginUI lui-même, grille des propriétés documentée, liaisons aux paramètres, annuler / rétablir, presse-papiers, aperçu interactif, interface en anglais ou en français. Un design s'enregistre en .pluginui (JSON) et se transforme en code .Designer.cs sans réflexion (NativeAOT), se charge à l'exécution (DesignLoader), s'exporte (PNG, thème, ressources) ou sert de point de départ à un nouveau projet d'effet, d'instrument ou d'application. Guide complet : docs/EDITOR_FR.md (English).

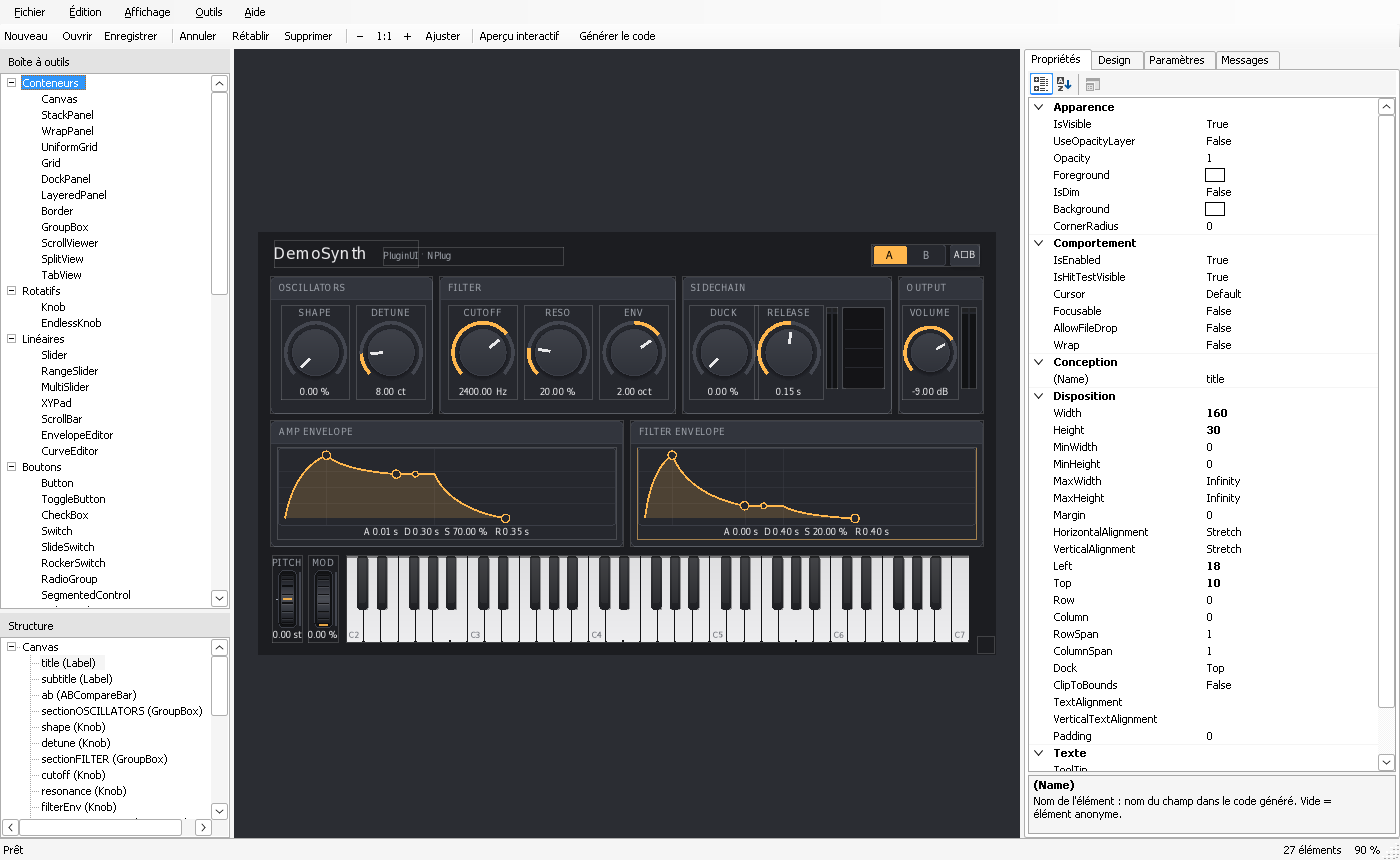

PluginUIEditor

Performances et SIMD

Directory.Build.targets fixe le jeu d'instructions pour tous les projets du dossier :

  • Les bibliothèques sont AnyCPU (x64 et ARM64) ; la galerie, l'éditeur et le plugin compilent par défaut pour l'architecture de la machine (-r win-x64 ou -r win-arm64 pour choisir).
  • En NativeAOT, IlcInstructionSet vaut x86-64-v3 (AVX, AVX2, FMA, BMI1/2). Sans ce réglage, le code AOT est figé sur la base x64, sans AVX ni FMA. Pour viser des processeurs sans AVX2, publiez avec -p:IlcInstructionSet=x86-64-v2.
  • En JIT, rien à régler : le compilateur utilise ce que le processeur offre.

Le DSP d'affichage est vectorisé avec Vector<T> : 8 floats ou 4 doubles par instruction avec AVX2, 4 ou 2 avec SSE.

  • Fft :
    • papillons sur des tableaux réel / imaginaire séparés, avec la permutation par inversion de bits fusionnée au chargement ;
    • MagnitudeSpectrum utilise l'algorithme pour signal réel (une FFT complexe de N/2 points, puis séparation), ce qui divise le travail par deux ;
    • conversion en dB vectorisée (Vector.Log).
  • AudioRingBuffer : copies en deux segments contigus (copies de blocs) au lieu d'un échantillon à la fois avec masquage d'indice ; moyenne stéréo vectorisée.
  • PeakValue.PushBlockPeak, oscilloscope (min/max par colonne), analyseur (max par colonne) : réductions vectorisées.

Mesures avant / après (médiane, NativeAOT x86-64-v3, machine virtuelle de 2 cœurs : valeurs indicatives) :

Opération Avant Après Gain
Spectre, 2 048 points 60 µs 11 µs × 5,3
Spectre, 8 192 points 317 µs 87 µs × 3,7
Anneau : écriture de 512 échantillons (thread audio) 0,30 µs 0,03 µs × 10
Anneau : copie des 4 096 derniers (interface) 2,6 µs 0,14 µs × 19
Crête d'un bloc de 512 2,3 µs 0,17 µs × 14
Fft.Forward (API Complex), 4 096 points 72 µs 58 µs × 1,3

Le gain de Forward est plus faible parce que la conversion entre Complex[] et les tableaux séparés pèse lourd. Les contrôles n'utilisent que MagnitudeSpectrum.

Chaque noyau SIMD est vérifié contre une référence scalaire, ou contre la définition de la DFT pour la FFT. Pour couvrir aussi les chemins SSE seul et scalaire :

$env:DOTNET_EnableAVX = '0';        dotnet test tests/PluginUI.Tests; Remove-Item Env:DOTNET_EnableAVX
$env:DOTNET_EnableHWIntrinsic = '0'; dotnet test tests/PluginUI.Tests; Remove-Item Env:DOTNET_EnableHWIntrinsic

Galerie

dotnet run --project samples/PluginUI.Gallery                       # fenêtre interactive
dotnet run --project samples/PluginUI.Gallery -- --snapshot out 2   # captures PNG à l'échelle 2

La galerie montre les familles d'éléments sur neuf pages, propose un thème sombre ou clair et quatre couleurs d'accent, et inclut l'édition en direct. Elle démarre en anglais ; --lang fr donne l'interface en français :

dotnet run --project samples/PluginUI.Gallery -- --lang fr                    # fenêtre interactive, en français
dotnet run --project samples/PluginUI.Gallery -- --snapshot out 2 --lang fr   # captures PNG françaises à l'échelle 2

Les captures françaises de cette documentation sont dans docs/images/fr/. La galerie se publie aussi en NativeAOT : dotnet publish -c Release -r win-x64 -p:PublishAot=true.

Site de documentation

La référence de l'API et les articles sont générés avec DocFX :

dotnet tool restore
dotnet docfx docfx/docfx.json --serve

Le site est produit dans docfx/_site et publié sur GitHub Pages par le workflow de documentation. Les guides français font aussi partie du site, accessibles par le lien de langue en tête de chaque guide.

Tests

dotnet test tests/PluginUI.Tests
dotnet test tests/PluginUI.NPlug.Tests
dotnet test tests/PluginUI.Design.Tests

Les tests n'ouvrent aucune fenêtre : ils simulent les entrées via UIHost.Dispatch…. Ils tournent aussi sous Linux (intégration continue).

État de la validation

Ce qui a été vérifié pendant le développement :

  • compilation des projets PluginUI sans avertissement, avec les analyseurs NativeAOT et trimming actifs et les avertissements traités comme des erreurs ;
  • 132 tests unitaires, y compris les cultures fr-FR / de-DE / en-US / ru-RU, la langue de l'interface, les conventions de conception, et les noyaux SIMD exécutés avec AVX2 / AVX-512, SSE seul et en scalaire ;
  • 22 tests du pont NPlug et de DemoSynth (file de notes, codes de touches de l'hôte, valeurs saisies, MIDI learn et sa persistance, enveloppes, filtre, oscillateurs, polyphonie, sidechain) ;
  • 25 tests des designs et de l'éditeur (aller-retour JSON de toutes les valeurs par défaut et du contenu inconnu, registre complet, chargeur, capture, code généré compilé par Roslyn et identique au chargeur, y compris avec des noms et valeurs hostiles, lien en direct, projets générés, commandes de l'éditeur, extensions) ;
  • validateur VST3 officiel de Steinberg : 47/47 sur DemoSynth (x86-64-v3, x86-64-v2, bundle universel sur x64 et sur ARM64), et sur les projets d'effet et d'instrument créés par PluginUIEditor ;
  • PluginUIEditor exécuté sous Wine et piloté par des événements souris et clavier simulés : glisser-déposer depuis la boîte à outils, sélection, suppression, annuler, déplacement au clavier, copier-coller, aperçu interactif, saisie dans la grille des propriétés et dans le tableau des paramètres, génération de code, création de projet (qui compile), enregistrement ;
  • rendu Direct2D / DirectWrite / WIC de toutes les pages de la galerie et de l'éditeur de DemoSynth, hors écran, sous Wine ;
  • relecture indépendante du cœur, avec corrections : capture après une boucle modale, gestes, DPI, presse-papiers, réentrance des popups.

Ce qui n'a pas pu l'être pendant le développement, faute de Windows réel, et reste à confirmer :

  • le comportement interactif dans une fenêtre (procédure de fenêtre, souris, clavier, curseurs, changements de DPI) dans un vrai DAW ;
  • le rendu SVG natif ;
  • les menus déroulants de PluginUIEditor : sous Wine, ouvrir un menu d'une application WinForms en mode PerMonitorV2 lève une exception dans WinForms (reproduit avec une application de dix lignes), les menus ont donc été testés par leurs raccourcis clavier ;
  • les quelques effets que Wine rend mal : dégradés vers le transparent, découpes arrondies par calque.

Faites d'abord un essai dans la galerie, puis dans le plugin DemoSynth (Reaper, Cubase, Bitwig…).

Licence et contributions

PluginUI est publié sous licence MIT — Copyright (c) 2026 asm8086. NPlug est sous licence BSD-2-Clause (Alexandre Mutel). Les contributions sont les bienvenues : voir CONTRIBUTING_FR.md et le CHANGELOG.

Edit this page
